國邁通信光纖直放站

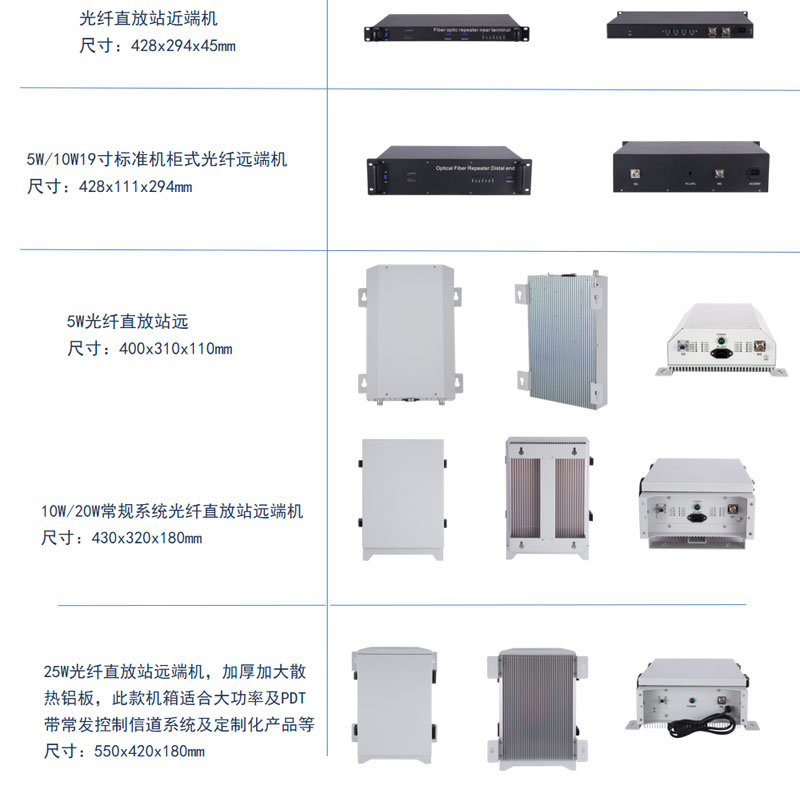

光纖直放站主要由光近端機、光纖、光遠端機(覆蓋單元)幾個部分組成。光近端機和光遠端機都包括射頻單元(RF單元)和光單元。無線信號從基站中耦合出來后，進入光近端機，通過電光轉換，電信號轉變?yōu)楣庑盘?，從光近端機輸入至光纖，經過光纖傳輸?shù)焦膺h(yuǎn)端機，光遠端機把光信號轉為電信號，進入RF單元進行放大，信號經過放大后送入發射天線，覆蓋目標區域。上行鏈路的工作原理一樣終端設備發射的信號通過接收天線至光遠端機，再到近端機，回到基站。
光纖直放站主要特點：
1.采用高隔離度、低插損的雙工濾波器，消除上下行串?dāng)_。
2.系統的噪聲低、線性好，通話效果理想，對基站及其他無線設備無干擾。
3.近遠端采用光纖連接，傳輸距離遠、損耗小，并支持一拖多組網，方便靈活。
4.模塊智能化、集成度高，便于維護、升級、安裝。
5、近端機標配LED指示燈下行輸入功率顯示、上行輸出場強顯示、光故障告警、增益調節
6、遠端機標配LED指示燈下行輸入功率顯示、上行輸出場強顯示、光故障告警、輸出功率顯示、增益調節、 數碼顯示
6、選配近端機數碼顯示、本機監控軟件，遠端機駐波告警、本機監控軟件
7、集群系統建議選配使用PLUS版遠端機，機箱、電源、功放等模塊升級，在集群系統下更可靠穩定，適用于摩托羅拉CP、C-MAX 海能達XPT、PDT等集群系統
光纖直放站詳細參數
| 名稱 | 光纖直放站 | 近端機 | 遠端機 | ||
| 序號 | 檢測項目 | 要求 | |||
| 下行 | 上行 | ||||
| 1 | 頻率范圍 MHz | 136-174、350-400、400-470等頻率可定制 | |||
| 2 | 標出最大輸出功率W | 可選5/10/20/25W | -7±2 | ||
| 3 | 自動電平控制（ALC） dB | 在最大輸出功率處，輸入增加10dB，輸出功率應保護在2dB之內 | |||
| 4 | 光纖類型及損耗 | SC接口，每臺遠端單模1芯光纖傳輸，每路光纖路徑建議損耗≤5db | |||
| 5 | 標稱最大增益 dB | 50±3（無光衰） | |||
| 6 | 帶內波動 dB | ≤3（峰峰值） | |||
| 7 | 增益調整范圍 dB | ≥30 | |||
| 8 | 增益調節步長 dB | ≤1 | |||
| 9 | 增益調節誤差 dB | ≤±1（0 dB~20 dB）；≤±1.5（≥20 dB） | |||
| 10 | 最大無損輸入電平 dBm | ≥10 | ≥-30 | ||
| 11 | 帶外雜散發射（偏離工作頻帶邊緣2.5MHz之外） | 9kHz~1GHz | ≤-36dBm/100kHz | ||
| 1GHz~12.75GHz | ≤-30dBm/1MHz | ||||
| 12 | 雜散發射工作射頻帶 | FL-2.5MHz~F0-6MHz | ≤-60dBc/30kHz或≤-36dBm/3kHz | ||
| F0-6MHz~ F0-1.8MHz | ≤-60dBc/30kHz或≤-36dBm/3kHz | ||||
| F0+1.8MHz F0+6MHz | ≤-60dBc/30kHz或≤-36dBm/3kHz | ||||
| F0+6~FH+2.5MHz | ≤-60dBc/30kHz或≤-36dBm/3kHz | ||||
| 13 | 互調衰減（ALC起控10 dB） | 帶內 | ≤-45dBc/3kHz | ||
| 9kHz~1GHz | ≤-36dBm/100kHz | ||||
| 1GHz~12.75GHz | ≤-30dBm/1MHz | ||||
| 14 | 噪聲系數 dB | ＜18 | ＜4 | ||
| 15 | 輸入/輸出電壓駐波比 | ≤1.4 | |||
