詳細介紹

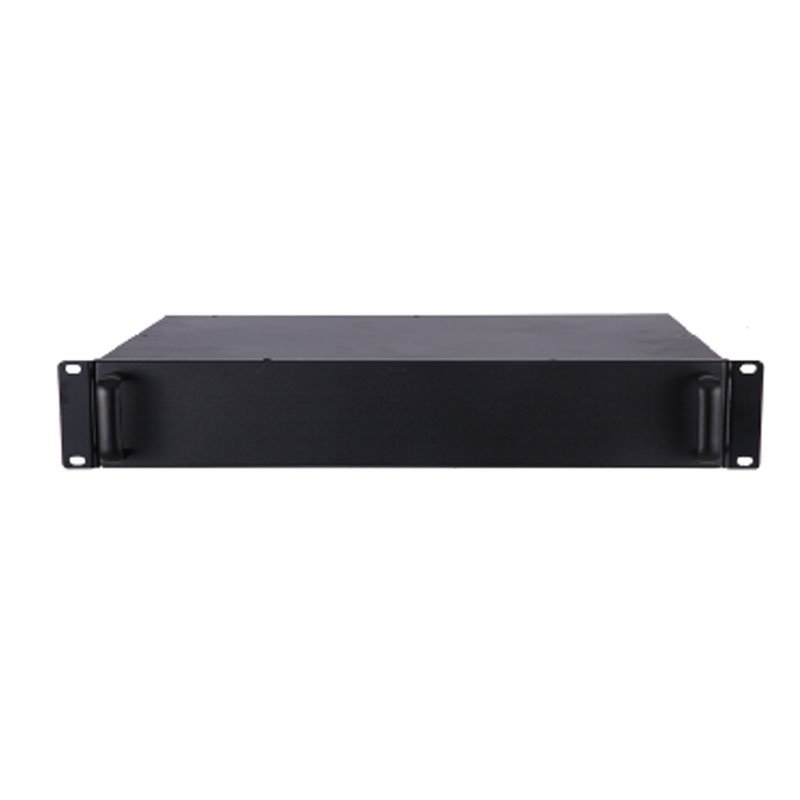

多頻合路器(根據實際需求定制
機箱2-4U)
尺寸：428x85x294mm
國邁通信多頻合路器主要用作將多信號合路到一套分布系統。例如FM收音機88-108MHz、對講機136-174MHz、公安對講機350-370MHz、對講機400-430MHz、手機2G、3G、4G等多系統的合路，共用天饋部分，比如隧道內共用泄漏電纜發射多種頻率的信號，降低成本。
1、采用新型材料和設計原理提高了設備隔離度減輕了重量。
2、2U標準全鋁機箱，面板拉絲處理，加厚結構和把手。
3、多合路器通用化設計，提高了生產效率。
4、承受100W高功率輸入高可靠性。
5、通過第三方檢測機構認證。
6、選配發射功率、駐波顯示
多頻合路器詳細參數
| 項目 | 常溫下（﹢15℃~+35℃） | 極限溫度下（-30℃~+60℃） | ||
| 型號 | ||||
| 工作頻率 | 136-174MHz / 350-390MHz / 400-430MHz / 440-470MHz/800-2400MHz | |||
| 插入損耗 | 88-108MHz | ≤2dB | ||
| 136-174MHz | ≤2dB | |||
| 350-370MHz | ≤2dB | |||
| 400-470MHz | ≤2dB | |||
| 800-2400MHz | ≤2dB | |||
| 駐波比 | 輸入 | ≤1.2dB | ≤1.5dB | |
| 輸出 | ≤1.4dB | ≤1.5dB | ||
| 端口誤差 | ≤0.6dB | |||
| Tx to Rx隔離度 | ≥70dBm | |||
| Ant to Tx隔離度 | ≥50dBm | |||
| 反向隔離度 | ≥45dBm | |||
| OIP3 | ≥85dBm | |||
| 平均功率 | ≤100W per Channel | |||
| 工作溫度 | ﹢15℃~+35℃ | -30℃ to +60℃ | ||
| 儲存溫度 | -40℃ to +85℃ | |||
| 工作濕度 | ≤95% RH | |||
| 阻抗 | 50Ω | |||
| 接口 | N-connector（female） | |||
| 尺寸 | 428×84.5×294mm | |||
