詳細介紹

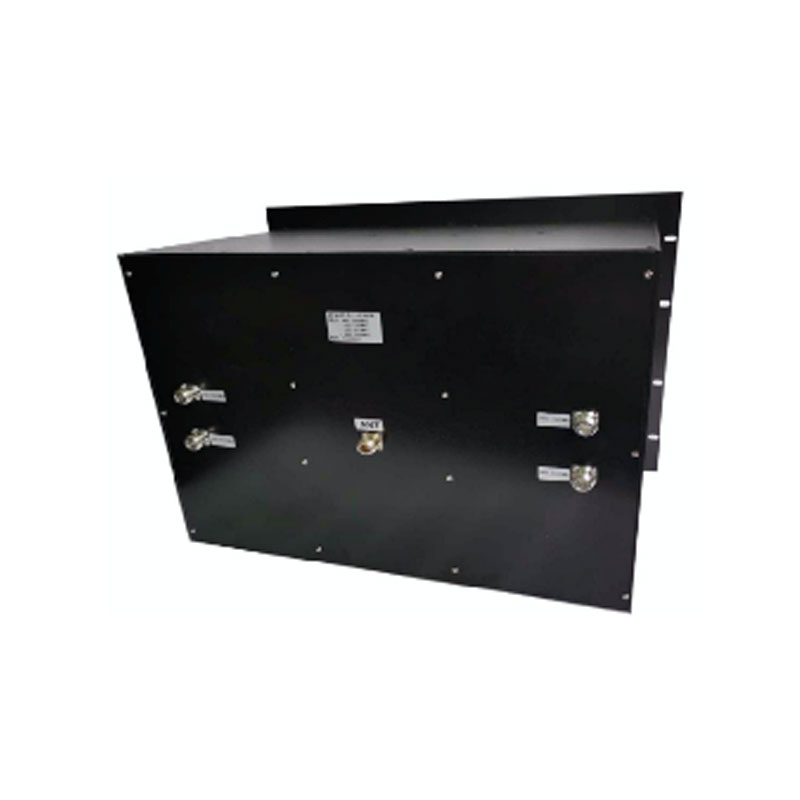

國邁通信腔體合路器型號
2路合路器-4U；4路合路器-8U；6路合路器-12U；8路合路器-16U
腔體合路器主要用作將多信號合路到一套分布系統。由高Q腔體和環行隔離器等組件，就能更好的抑制發射機的帶外噪聲和高次諧波，提高了發射頻譜的純度，降低損耗，廣泛應用室外大區覆蓋系統中對基站信號的合路。
1、采用新型材料和設計原理提高了設備隔離度減輕了重量。
2、承受150W高功率輸入高可靠性
3、具有第三方檢測機構認證測試報告。
4、選配LED指示燈功率顯示(選配)。
腔體合路器詳細參數
| 項目 | 常溫下（﹢15℃~+35℃） | 極限溫度下（-30℃~+60℃） | ||
| 工作頻率 | 136-174MHz / 350-390MHz / 400-430MHz / 440-470MHz | |||
| 插入損耗 | 2合路 | ≤3dB | ≤3.2dB | |
| 3合路 | ≤3.4dB | ≤3.8dB | ||
| 4合路 | ≤3.5dB | ≤3.8dB | ||
| 6合路 | ≤3.5dB | ≤3.8dB | ||
| 8合路 | ≤3.5dB | ≤3.8dB | ||
| 駐波比 | 輸入 | ≤1.2dB | ≤1.5dB | |
| 輸出 | ≤1.4dB | ≤1.5dB | ||
| 信道間隔 | ≥250KHz | |||
| 端口誤差 | ≤0.5dB | |||
| Tx to Rx隔離度 | ≥70dBm | |||
| Ant to Tx隔離度 | ≥50dBm | |||
| 反向隔離度 | ≥45dBm | |||
| OIP3 | ≥85dBm | |||
| 平均功率 | ≤150W per Channel | |||
| 工作溫度 | ﹢15℃~+35℃ | -30℃ to +60℃ | ||
| 儲存溫度 | -40℃ to +85℃ | |||
| 工作濕度 | ≤95% RH | |||
| 阻抗 | 50Ω | |||
| 接口 | N-connector（female） | |||
| 尺寸 | 2路合路器-4U/4路合路器-8U/6路合路器-12U/8路合路器-16U | |||
