詳細介紹

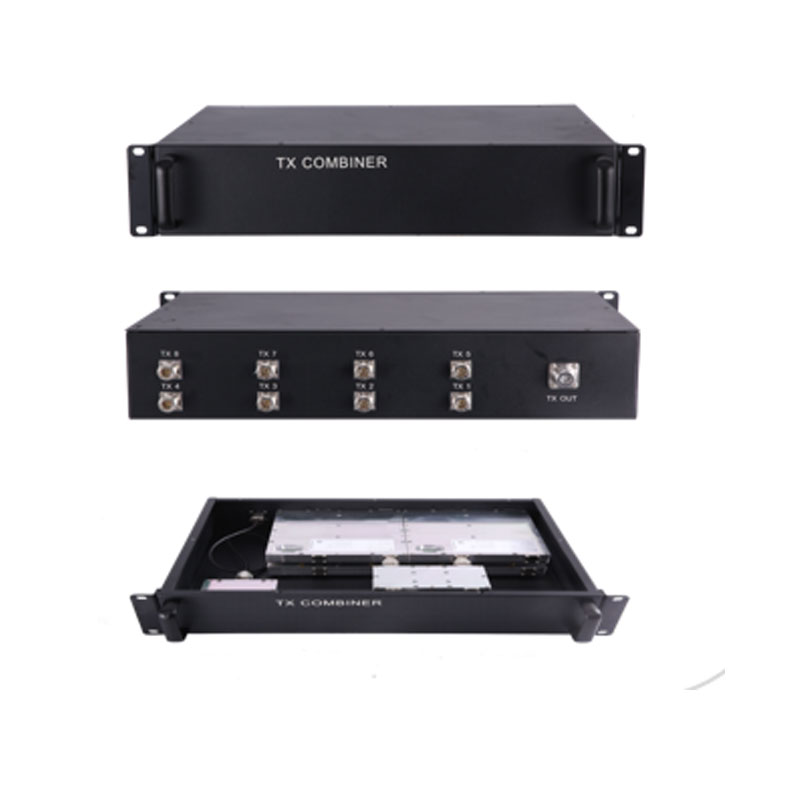

國邁通信寬帶合路器型號
2-4路合路器-1U 尺寸：428x45x294mm
5-8路合路器-2U 尺寸：428x85x294mm
合路器主要用作將多信號合路到一套分布系統。暢博合路器采用同頻合路器的3dB電橋，它能夠沿傳輸線路某一確定方向上對傳輸功率連續取樣，能將一個輸入信號分為兩個互為等幅且具有90°相位差的信號。提高輸出信號的利用率，廣泛應用室內覆蓋系統中對基站信號的合路。
1、采用新型材料和設計原理提高了設備隔離度減輕了重量。
2、多合路器通用化設計，提高了生產效率。
3、承受150W高功率輸入高可靠性
4、具有第三方檢測機構認證測試報告。
5、標配LED指示燈功率顯示
6、集群系統建議選配PLUS版本、適合摩托、海能達虛擬集群及長發集群，系統更穩定。
7、選配數碼顯示、本機監控軟件
寬帶合路器詳細參數
| 項目 | 常溫下（﹢15℃~+35℃） | 極限溫度下（-30℃~+60℃） | ||
| 工作頻率 | 136-174MHz / 350-390MHz / 400-430MHz / 440-470MHz | |||
| 插入損耗 | 2合路 | ≤4.1dB | ≤5.2dB | |
| 3合路 | ≤6.1dB | ≤6.8dB | ||
| 4合路 | ≤7.3dB | ≤8.4dB | ||
| 6合路 | ≤9.1dB | ≤9.5dB | ||
| 8合路 | ≤11.1dB | ≤12.5dB | ||
| 駐波比 | 輸入 | ≤1.2dB | ≤1.5dB | |
| 輸出 | ≤1.4dB | ≤1.5dB | ||
| 工作帶寬 | VHF:15MHz/UHF:30MHz | |||
| 端口誤差 | ≤0.5dB | |||
| Tx to Rx隔離度 | ≥70dBm | |||
| Ant to Tx隔離度 | ≥50dBm | |||
| 反向隔離度 | ≥45dBm | |||
| OIP3 | ≥85dBm | |||
| 平均功率 | ≤150W per Channel | |||
| 工作溫度 | ﹢15℃~+35℃ | -30℃ to +60℃ | ||
| 儲存溫度 | -40℃ to +85℃ | |||
| 工作濕度 | ≤95% RH | |||
| 阻抗 | 50Ω | |||
| 接口 | N-connector（female） | |||
| 尺寸 | 2-4路1U 428*45*294 5-8路2U 428*85*294 | |||
